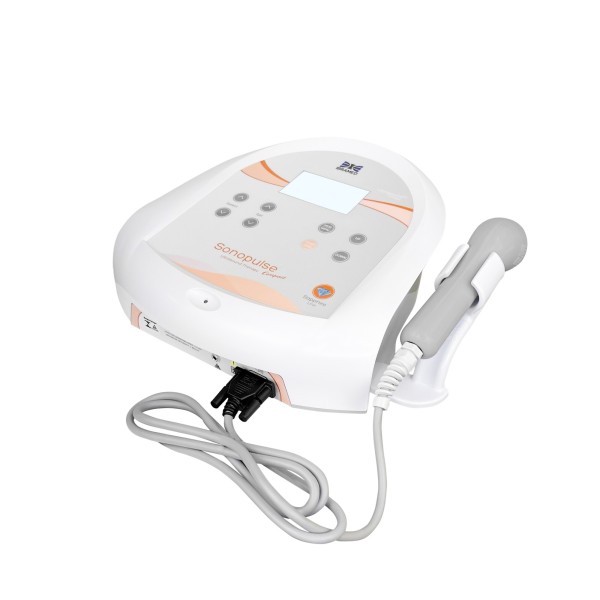

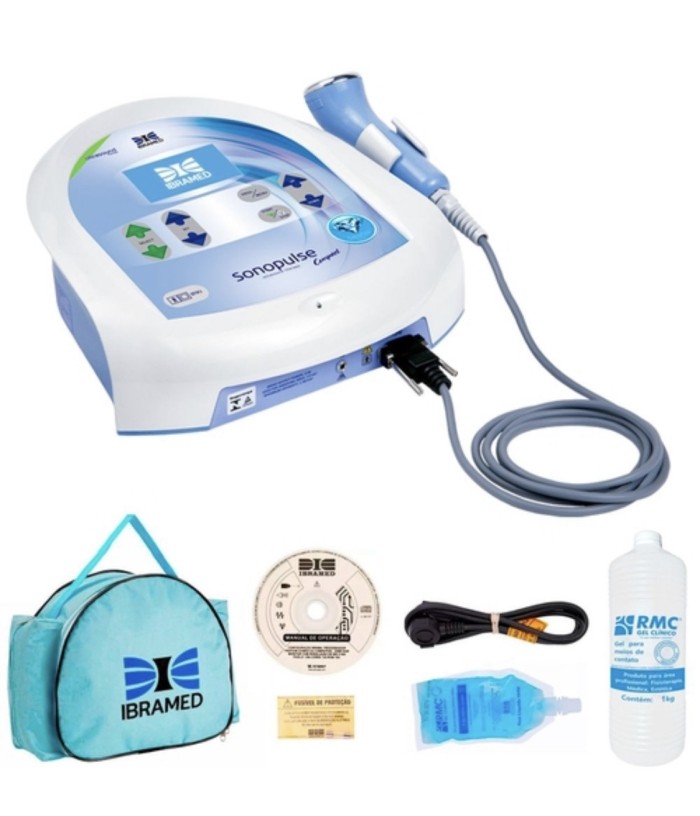

O Sonopulse Compact 1 MHz é um equipamento microcontrolado de ultrassom terapêutico na frequência de 1MHz desenvolvido para utilização na reabilitação física. Ele apresenta uma ERA (Área efetiva de radiação) de 7 cm². A potência máxima de saída do ultrassom é de 21W, portanto, a intensidade máxima é de 3W/cm².

O modo de emissão do ultrassom pode ser ajustado em contínuo ou pulsado, sendo o modo pulsado com frequência de repetição do pulso de 100Hz, 48Hz ou 16Hz e com razão de pulso de 1/2 (50%) e 1/5 (20%).

O equipamento possui ainda uma tecla denominada PROG que permite a escolha de programas pré-programados de tratamento (gravados na memória do aparelho).

O equipamento deve ser usado somente sob prescrição e supervisão de um profissional licenciado.

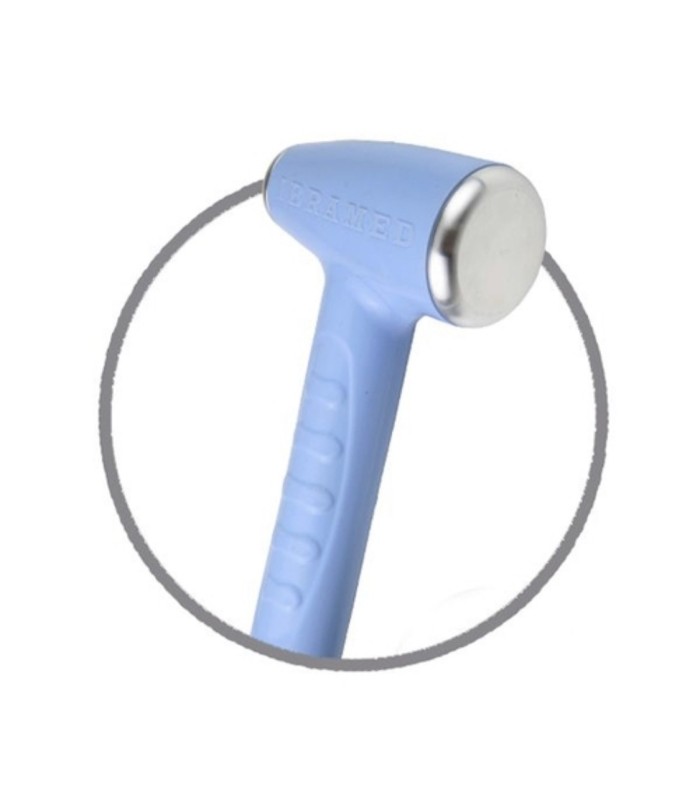

Transdutor de ultrassom com ERA de 7 cm²

A tecnologia avançada do transdutor de ultrassom do equipamento SONOPULSE Compact 1 MHz, oferece um sensor de temperatura que verifica e mantém a temperatura de trabalho do cristal piezoelétrico, e consequentemente, a da face de alumínio do transdutor, o que evita ao paciente aquela sensação desagradável de calor excessivo. Este sensor está programado para que a temperatura no alumínio nunca ultrapasse a 41 graus centígrados. Durante o tratamento, principalmente quando o gel de acoplamento utilizado não é de boa qualidade, ou quando a técnica estiver sendo executada erroneamente; a temperatura poderá se elevar acima dos 41 graus. Quando isto acontecer, o equipamento “congela” o tempo programado no timer e desliga a emissão do ultrassom. Neste momento um sinal sonoro será emitido e mostrará uma mensagem de avis no visor do equipamento. O profissional deverá continuar “movimentando” o transdutor, pois decorrido alguns segundos a temperatura voltará ao normal. O equipamento automaticamente “descongela” o tempo, retomando a programação original.

MECANISMO DE AÇÃO E EFEITOS FISIOLÓGICOS

O Ultrassom pode ser definido como vibrações mecânicas de alta frequência (acima de 20kHz), no qual sua energia é consequente do efeito piezoelétrico. Esse efeito piezoeletrico é decorrente de pulsos elétricos exercidos no cristal piezoelétrico que sofre então, compressões e rarefações; gerando com isso energia mecânica de alta frequência que, quando aplicado aos tecidos biológicos produz efeitos oscilatórios nas moléculas e estruturas ao redor e, consequentemente produz efeitos terapêuticos. Frequência de 1MHz apresenta comprimento de onda maior, gerando a propagação da energia em tecidos mais profundos.

Na terapia com ultrassom, a energia entre aos tecidos podem ser entregues no modo continuo ou pulsado, e seus efeitos podem ser térmicos e não térmicos. Além disso, o fator absorção de energia é dependente da natureza do tecido, sua vascularização e frequência do ultrassom.

Os efeitos térmicos, são aqueles obtidos quando há aumento de temperatura do tecido em 40 e 45°C, levando com isso a um aumento da microcirculação, vasodilatação, aumento da extensibilidade de colágeno, diminuição de dor, redução de rigidez muscular. Já os efeitos não térmicos são: formação de microbolhas (cavitação), aumento da permeabilidade de membrana celular, acelera o processo de regeneração tecidual e cicatrização.
